Аксиально-поршневые насосы



 Предлагаем Вам поставки запасных частей к аксиально-поршневым насосам следующих производителей:



Uchida/Hydromatic/Rexroth (модели: A2F 55/80/107 SR1R, A3V 55/80/107 SR1R, A4VO 250, A6VM 107/160, A7V 55/80/160L/225 & 250/300, A7V 107/A2F 107/A7V 107, SR1R/A7V 107L-HD, A7VO 250 - Hitachi EX-400, A8V 55/59/80/86/107(ESBR)/115/172(ESBR) ERBR & ESBR & ERIA & ERAR, A8VO 55/80/107/160, AA8V 107/160, A10V 17SR/ A10V 21, A10V 28/40/43)



Mitsubishi (модели: AP-12, AP2D21, MS 180/180-3/230, SPK 10/10, SPV 10/10, PPS 140)



Linde (модели: B2PV 75/105, BPR 105, HPR 100/160)



Komatsu (модели: PC 200-2 (PC200-2 & PC300-1/2,PC400-1/2), KS90 ( PC220-3/5 & PC200-3/5, PC190-3/5))



Hitachi (модели: HPV 091/35/55/90/95/105FW/116/125A/125B/145/160)



Kawasaki (модели: K3V 63/112/140DT/180DT & 180DTH, KVC 925L & 925DP/930/932 (KATO HD 1500), NV60/70DT/64/50/45DT/80DT/84DT/90DT/111DT/120/137/172DT/210/235/270, NVK 45, 20 HT - 3, M2X 55/63/96/120/146/150/170, M2X 210 (HD 125V-1S, K300, EX300-2), MX 80/150/173/450/500/530/750, DNB 50B & 60B, SX)



Daikin/Sundstrand (модели: PVD 21/22/23/24, M 21/22/23/24)



Caterpillar (модели: 126 (CAT 126), 12G/14G  315, 320, 325, 330, 335, 340)



Teijin Seiki (модели: GM 24VA/30F/30B/27B/30H/35VA/38H)



Kayaba (модели: MAG 150/170 -5000 & 3000)



Shibaura (модели: HTM 450, BM 500)



Toshiba (модели: SG 04/08/15/20, MFB 150/160/170/250)



Для заказа запасных частей к гидравлическим насосам/моторам желательно указать:

- производителя (например, Bosch , Uchida , Kawasaki ….)
- тип насоса (например, A8V107ESBR 6201F2-967-1 ….)
- серийный номер насоса/мотора
- список требуемых запасных частей



Насос - гидравлическая машина, в которой механическая энергия, приложенная к выходному валу, преобразуется в гидравлическую энергию потока рабочей жидкости.

Гидродвигатель - машина, в которой энергия потока рабочей жидкости преобразуется в энергию движения выходного звена. Если выходное звено получает вращательное движение, то такой гидродвигатель называют гидромотором, если поступательное, то силовым цилиндром.

Гидромашина, которая может работать в режиме насоса или гидромотора, называется обратимой.

Рабочий объем гидромашины в насосе - это объем жидкости вытесняемый в систему за один оборот вала насоса; в гидромоторе - объем жидкости, необходимый для получения одного оборота вала гидромотора. Гидромашины изготавливаются с постоянным и переменным рабочим объемом. В соответствии с этим с постоянным рабочим объемом называются нерегулируемые, а с переменным - регулируемые.

Гидролиния (магистраль) - как уже говорилось в лекции 2, это трубопровод, по которому транспортируется рабочая жидкость. Различают магистрали всасывающие, напорные, сливные и дренажные.

Производительность насоса (подача) - это отношение объема подаваемой жидкости ко времени.



Аксиально-поршневые гидромашины нашли широкое применение в гидроприводах, что объясняется рядом их преимуществ: меньшие радиальные размеры, масса, габарит и момент инерции вращающихся масс; возможность работы при большом числе оборотов; удобство монтажа и ремонта.

Аксиально-поршневой насос состоит из блока цилиндров 8 (рис.3.8) с поршнями (плунжерами) 4, шатунов 7, упорного диска 5, распределительного устройства 2 и ведущего вала 6.



Рис.3.8. Принципиальные схемы аксиально-поршневых насосов:
1 и 3 - окна; 2 - распределительное устройство; 4 - поршни;
5 - упорный диск; 6 - ведущий вал; 7 - шатуны; 8 - блок цилиндров
а - с иловым карданом; б - с несиловым карданом;
в - с точечным касанием поршней; г - бескарданного типа

Во время работы насоса при вращении вала приходит во вращение и блок цилиндров. При наклонном расположении упорного диска (см. рис.3.8, а, в) или блока цилиндров (см. рис.3.8, б, г) поршни, кроме вращательного, совершают и возвратно-поступательные аксиальные движения (вдоль оси вращения блока цилиндров). Когда поршни выдвигаются из цилиндров, происходит всасывание, а когда вдвигаются - нагнетание. Через окна 1 и 3 в распределительном устройстве 2 цилиндры попеременно соединяются то с всасывающей, то с напорной гидролиниями. Для исключения соединения всасывающей линии с напорной блок цилиндров плотно прижат к распределительному устройству, а между окнами этого устройства есть уплотнительные перемычки, ширина которых b больше диаметра dк отверстия соединительных каналов в блоке цилиндров. Для уменьшения гидравлического удара при переходе цилиндрами уплотнительных перемычек в последних сделаны дроссельные канавки в виде небольших усиков, за счет которых давление жидкости в цилиндрах повышается равномерно.

Рабочими камерами аксиально-поршневых насосов являются цилиндры, аксиально расположенные относительно оси ротора, а вытеснителями - поршни. По виду передачи движения вытеснителям аксиально-поршневые насосы подразделяются на насосы с наклонным блоком (см. рис.3.8, б, г) и с наклонным диском (см. рис.3.8, а, в). Известные конструкции аксиально-поршневых насосов выполнены по четырем различным принципиальным схемам.

Насосы с силовым карданом (см. рис.3.8, а) приводной вал соединен с наклонным диском силовым карданом, выполненным в виде универсального шарнира с двумя степенями свободы. Поршни соединяются с диском шатунами. При такой схеме крутящий момент от приводящего двигателя передается блоку цилиндров через кардан и наклонный диск. Начальное прижатие блока цилиндров распределительному устройству обеспечивается пружиной, а во время работы насоса давлением жидкости. Передача крутящего момента блоку цилиндров необходима для преодоления сил трения между торцом блока цилиндров и распределительным устройством.

В насосах с двойным несиловым карданом (см. рис.3.8, б) углы между осью промежуточного вала и осями ведущего и ведомого валов принимают одинаковыми и равными 1 = 2 = /2. При такой схеме вращение ведущего и ведомого валов будет практически синхронным, а кардан полностью разгруженным, так как крутящий момент от приводящего двигателя передается блоку цилиндров через диск 5, изготавливаемый заодно с валом 6.

Насосы с точечным касанием поршней наклонного диска (см. рис.3.8, в) имеют наиболее простую конструкцию, поскольку здесь нет шатунов и карданных валов. Однако для того, чтобы машина работала в режиме насоса, необходимо принудительно выдвижение поршней из цилиндров для прижатия их к опорной поверхности наклонного диска (например, пружинами, помещенными в цилиндрах). По такой схеме чаще всего изготовляют гидромоторы типа Г15-2 (рис.3.9). Эти машины выпускаются небольшой мощности, т.к. в местах контакта поршней с диском создается высокое напряжение, которое ограничивает давление жидкости.



Рис.3.9. Аксиально-поршневой гидромотор типа Г15-2:
1 - вал; 2 - манжета; 3 - крышка; 4, 9 - корпус; 5, 16 - подшипник;
6 - радиально упорный подшипник; 7 - барабан; 8 - поводок; 10 - ротор;
11 - пружины; 12 - дренажное отверстие; 13 - распределительное устройство;
14 - полукольцевые пазы; 15 - отверстие напорное; 17 - поршни; 18 - шпонка; 19 - толкатель

Аксиально-поршневые машины бескарданного типа (см. рис.3.8, г) блок цилиндров соединяется с ведущим валом через шайбу и шатуны поршней. По сравнению с гидромашинами с карданной связью машины бескарданного типа проще в изготовлении, надежнее в эксплуатации, имеют меньший габарит блока цилиндров. По данной схеме отечественной промышленностью выпускается большинство аксиально-поршневых машин серии 200 и 300 (рис.3.10).



Рис.3.9. Аксиально-поршневой гидромотор типа Г15-2:
1 - вал; 2 - манжета; 3 - крышка; 4, 9 - корпус; 5, 16 - подшипник;
6 - радиально упорный подшипник; 7 - барабан; 8 - поводок; 10 - ротор;
11 - пружины; 12 - дренажное отверстие; 13 - распределительное устройство;
14 - полукольцевые пазы; 15 - отверстие напорное; 17 - поршни; 18 - шпонка; 19 - толкатель

Структура условного обозначения аксиально-поршневых машин серий 200 и 300 приведена на рис.3.11.

Подача (расход) аксиально-поршневой гидромашины зависит от хода поршня, который определяется углом γ наклона диска или блока цилиндров ( γ < 25 ). Если конструкция гидромашины в процессе ее эксплуатации допускает изменение угла γ, то такие машины регулируемые. При изменении угла наклона шайбы или блока цилиндров с + γ до - γ достигается реверсирование направления потока жидкости или вращения ротора гидромашины.



по материалам сайта http://gidravl.narod.ru/

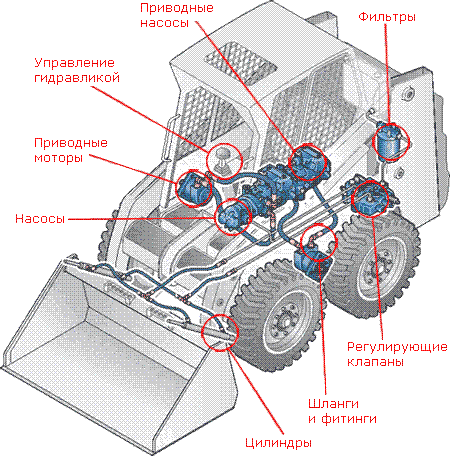

Аксиально-поршневые насосы получили широкое распространение в коммерческой технике, т.к. в составе гидравлических систем обеспечивают плавную, бесступенчатую, оптимальную передачу энергии к исполнительным механизмам. Современная коммерческая техника в своей конструкции содержит огромное количество разных элементов гидравлических систем.





фото http://www.hydrosnab.ru/





 Предлагаем Вам поставки запасных частей к аксиально-поршневым насосам следующих производителей:



Uchida/Hydromatic/Rexroth (модели: A2F 55/80/107 SR1R, A3V 55/80/107 SR1R, A4VO 250, A6VM 107/160, A7V 55/80/160L/225 & 250/300, A7V 107/A2F 107/A7V 107, SR1R/A7V 107L-HD, A7VO 250 - Hitachi EX-400, A8V 55/59/80/86/107(ESBR)/115/172(ESBR) ERBR & ESBR & ERIA & ERAR, A8VO 55/80/107/160, AA8V 107/160, A10V 17SR/ A10V 21, A10V 28/40/43)



Mitsubishi (модели: AP-12, AP2D21, MS 180/180-3/230, SPK 10/10, SPV 10/10, PPS 140)



Linde (модели: B2PV 75/105, BPR 105, HPR 100/160)



Komatsu (модели: PC 200-2 (PC200-2 & PC300-1/2,PC400-1/2), KS90 ( PC220-3/5 & PC200-3/5, PC190-3/5))



Hitachi (модели: HPV 091/35/55/90/95/105FW/116/125A/125B/145/160)



Kawasaki (модели: K3V 63/112/140DT/180DT & 180DTH, KVC 925L & 925DP/930/932 (KATO HD 1500), NV60/70DT/64/50/45DT/80DT/84DT/90DT/111DT/120/137/172DT/210/235/270, NVK 45, 20 HT - 3, M2X 55/63/96/120/146/150/170, M2X 210 (HD 125V-1S, K300, EX300-2), MX 80/150/173/450/500/530/750, DNB 50B & 60B, SX)



Daikin/Sundstrand (модели: PVD 21/22/23/24, M 21/22/23/24)



Caterpillar (модели: 126 (CAT 126), 12G/14G  315, 320, 325, 330, 335, 340)



Teijin Seiki (модели: GM 24VA/30F/30B/27B/30H/35VA/38H)



Kayaba (модели: MAG 150/170 -5000 & 3000)



Shibaura (модели: HTM 450, BM 500)



Toshiba (модели: SG 04/08/15/20, MFB 150/160/170/250)



Для заказа запасных частей к гидравлическим насосам/моторам желательно указать:

- производителя (например, Bosch , Uchida , Kawasaki ….)
- тип насоса (например, A8V107ESBR 6201F2-967-1 ….)
- серийный номер насоса/мотора
- список требуемых запасных частей
